中古で購入したNEC MATE MK27ME-Dですが今回はケースの中を覗いてみたいて思います。

ケースの開け方

1.ケースを背面の突起を押し下げてロックを解除する

2.天板と背面の隙間にマイナスドラバーなどを挿入し天板をスライドさせます。

内部の様子

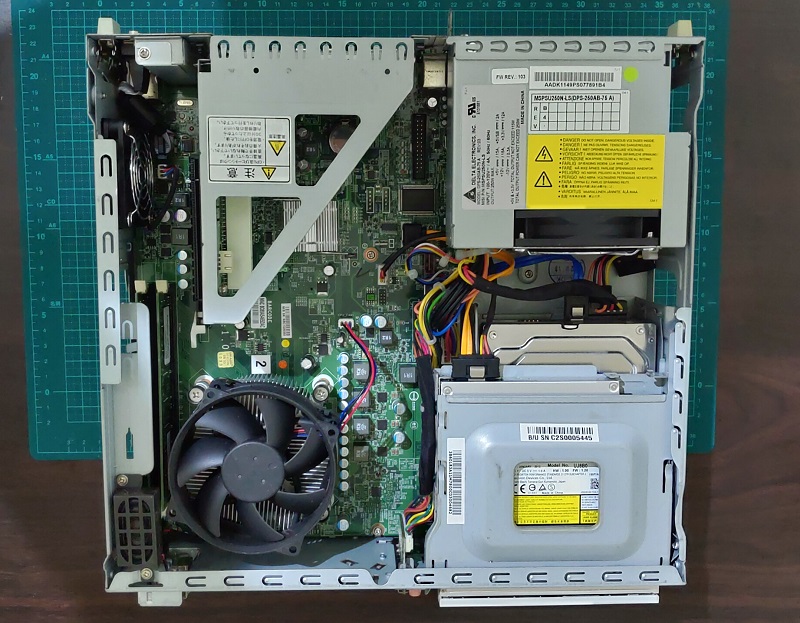

全体

左側面



メモリとFANが取り出せそうです。

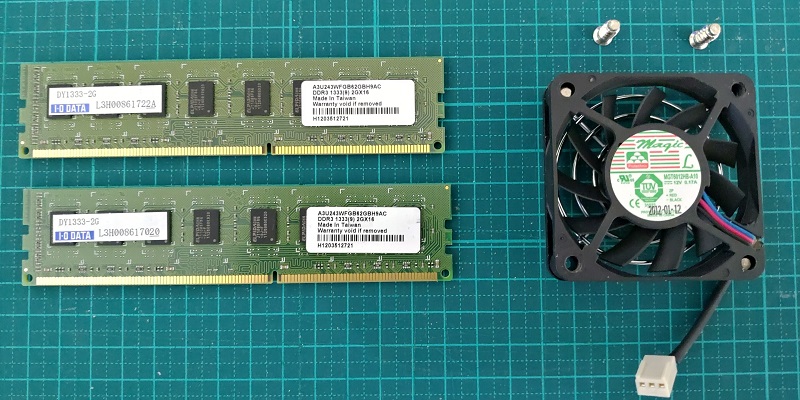

メモリと側面FAN

メモリの情報

販売元:I-O DATA

型番:DY1333-2G

メモリタイプ:DDR3(Non-ECC)

ピン数:240PIN

速度:1333MHz,CL=9

定格電圧:1.5V

FANの情報

型番:MGT6012HB-A10

サイズ:60mm(厚み10mm)

電流電圧:12V0.17A

回転数:4200rpm

ケーブル長:70mm

ピン数:3PIN

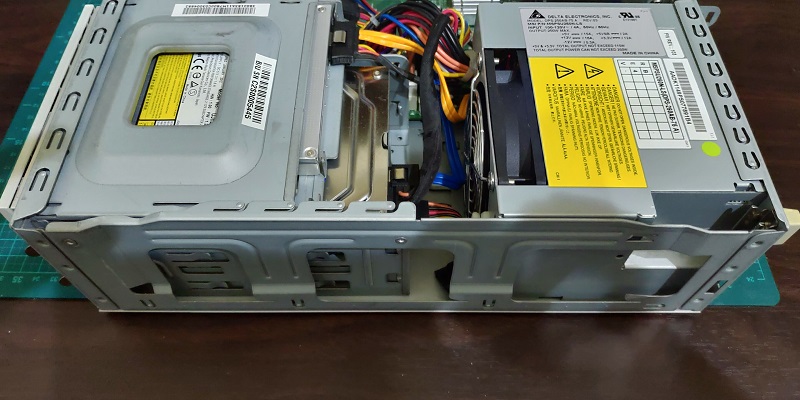

右側面

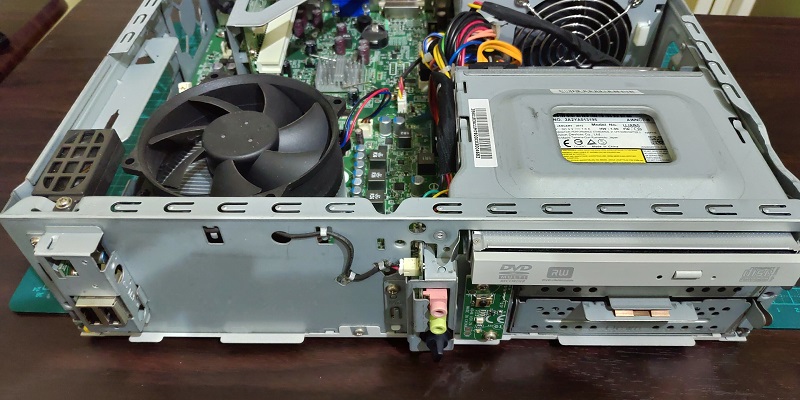

正面

DVDドライブと3.5インチベイが見えます。つまみが見えますので簡単に外せそうです。

DVDドライブ

電源はマザーボードに接続

DVDドライブの情報

販売元:Panasonic

モデル:UJ8B0

接続コネクタ:SATA(電源コネクタと一体)

HDDドライブ

3.5インチシャドウベイが2つ内1つにHDDが搭載されていました

HDDドライブの情報

メーカー:WD

モデル:WD5000AAKX-75U6AA0

容量:500GByte

回転数:7200RPM

インターフェィス:SATA

キャッシュ:16MByte

背面

電源とライザーカードを外します。

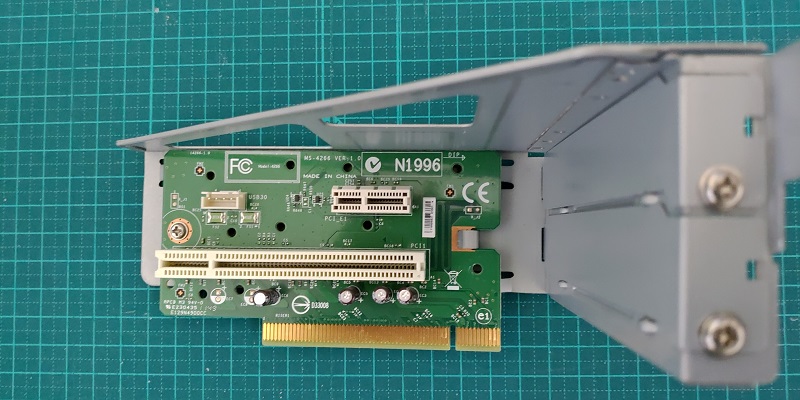

ライザーカード

ライザーカードの情報

上段:PCI-Express x 1

下段:PCI

スロットサイズはフルサイズ

電源

ATXでもTFX、SFXでもない形状です。

コネクタ形状はATX20PINのようですが、補助電源らしきマザーボードへ供給するラインが有り電源交換は難しそうです。

電源の情報

販売元:DELTA ELECTRONICS, INC.

モデル:DPS-250AB-75 A

最大出力:250W

+15V:15A

+12V:16A

-12V:0.3A

+5VSB:2A

+3.3V:12A

FANのサイズ:80mm(幅20mm)

PCI-Express x 16の奥行き

干渉せずに安心してさせる長さは175mmまでのカード
ロープロファイル
スロット幅は1スロット

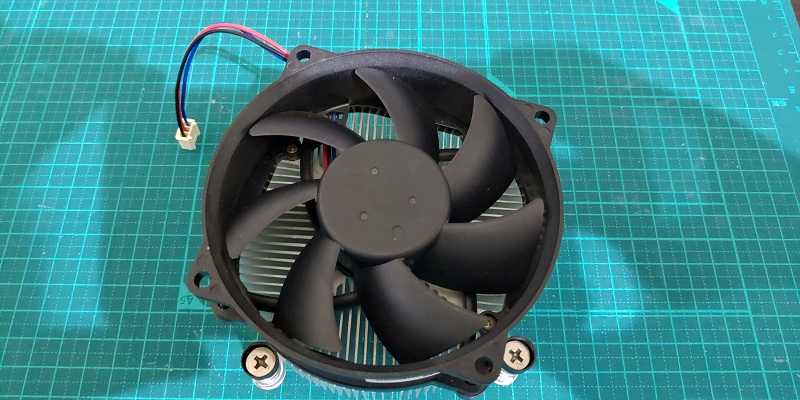

CPUクーラー

電源PINは3PIN

CPUが接触面の素材は銅

型番?:E320800820K08

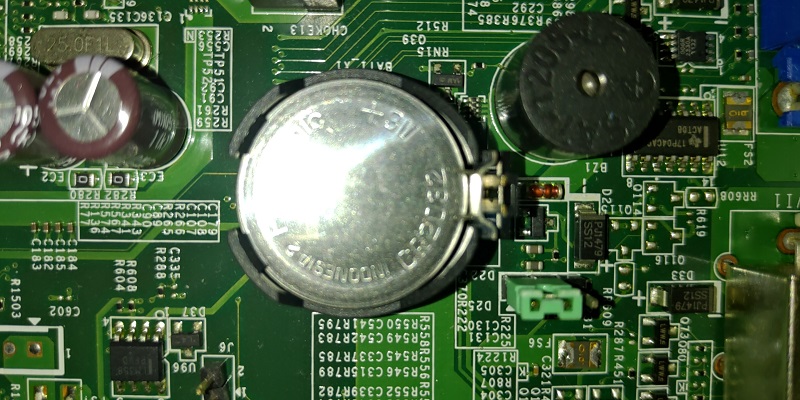

バックアップ電池

CR2032

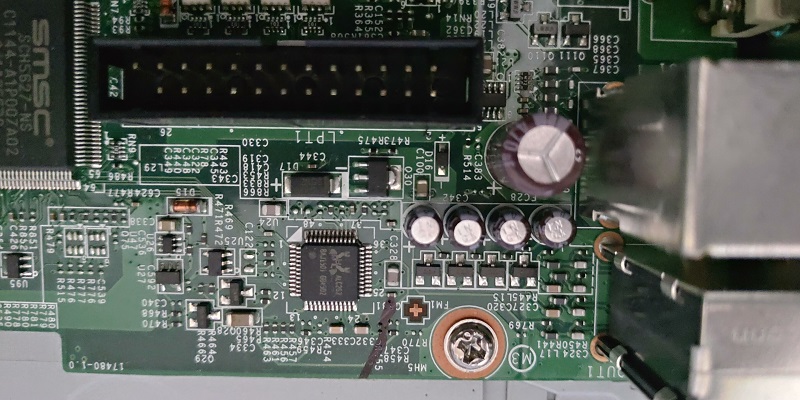

オーディオチップ

Realtek ALC262

SATAポート

1.青:HDDと接続

2.赤紫:空き

3.白:DVDドライブと接続

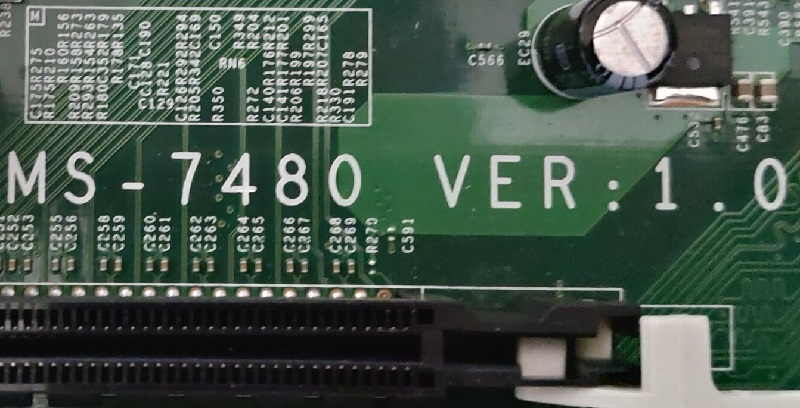

マザーボードの型番?

MS-7480

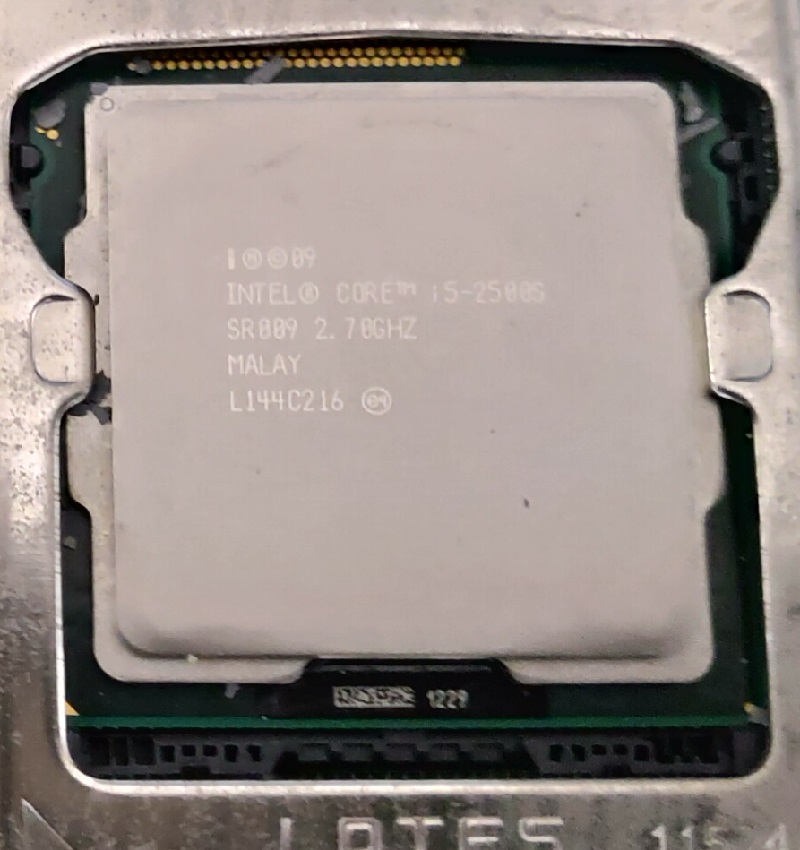

CPU

INTEL CORE i5-2500S

感想

販売店で中はしっかりとクリーニングされておりホコリは無い状態でした。
CPUのグリスは乾いていましたが年式を考えれば仕方がないことだと思います。
次はCPUのグリスを塗って、念の為CR2032を交換したら蓋をケースをもとに戻したいと思います。
