DeskMeet B660用にCPUクーラーを探したところAinexのIS-40Xを良さそうなので入手してみました。
DeskMeet B660に使えるCPUクーラーの要件として高さが54mm以下である必要があり、今回入手したIS-40Xの高さは45mmですので条件はクリアしています。
実際の取り付けで周辺部品と干渉しないかは別問題としてありますが、その辺も含めて試してみたいと思います。
構成
B660-ITX 2.02
CPUクーラー:CPU付属→IS-40X
グリス:MX4→IS-40X付属
Intel(R) Celeron(R) G6900
Processor Speed: 3400MHz
Total Memory: 16GB(2933)
M2_1:KIOXIA-EXCERIA G2 SSD
GPU:Intel(R) UHD Graphics 710(CPU内蔵)
室温:26℃
温度計測と消費電力
| CPU付属 | IS-40X | |
|---|---|---|
| アイドル:CPU温度（℃） | 42 | 42 |
| CPU回転数（RPM） | 1239 | 1308 |
| 消費電力（W） | 39 | 39 |
| Cinebench R23 MultiCore（pts） | 2306 | 2333 |
| CPU温度（℃） | 58 | 57 |
| CPU回転数（RPM） | 1453 | 1750 |
| 消費電力（W） | 60 | 58 |
感想
ベンチマークの結果からCPU付属のCPUクーラーより冷却性能が若干良い程度になりました。G6900の高負荷時の温度が60℃ぐらいと比較的低いためCPUクーラーの性能が出し切れないと考えられます。

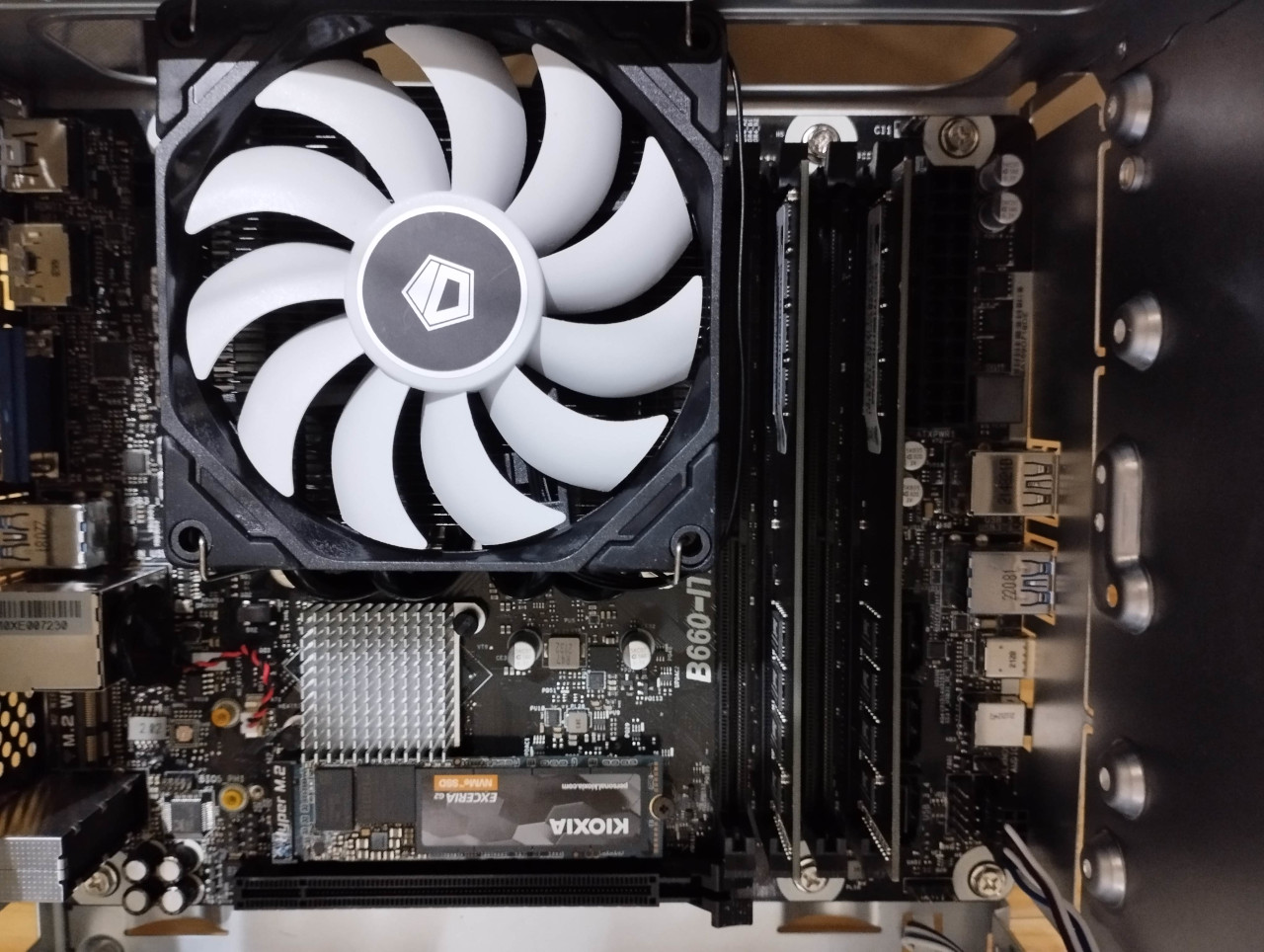

CPUクーラーのヒートシンクにLGA1700用の金具を取り付け、金具のねじ穴にマザーボードの裏側からねじ止めする手順になります。取扱説明書紙にはグリスを塗布しCPUに設置後マザーボードの裏からねじ止めする手順になっていますが、グリスを塗布する前に一度CPUクーラーの設置向きとねじ穴の位置確認をあらかじめ行ったほうが良いです。

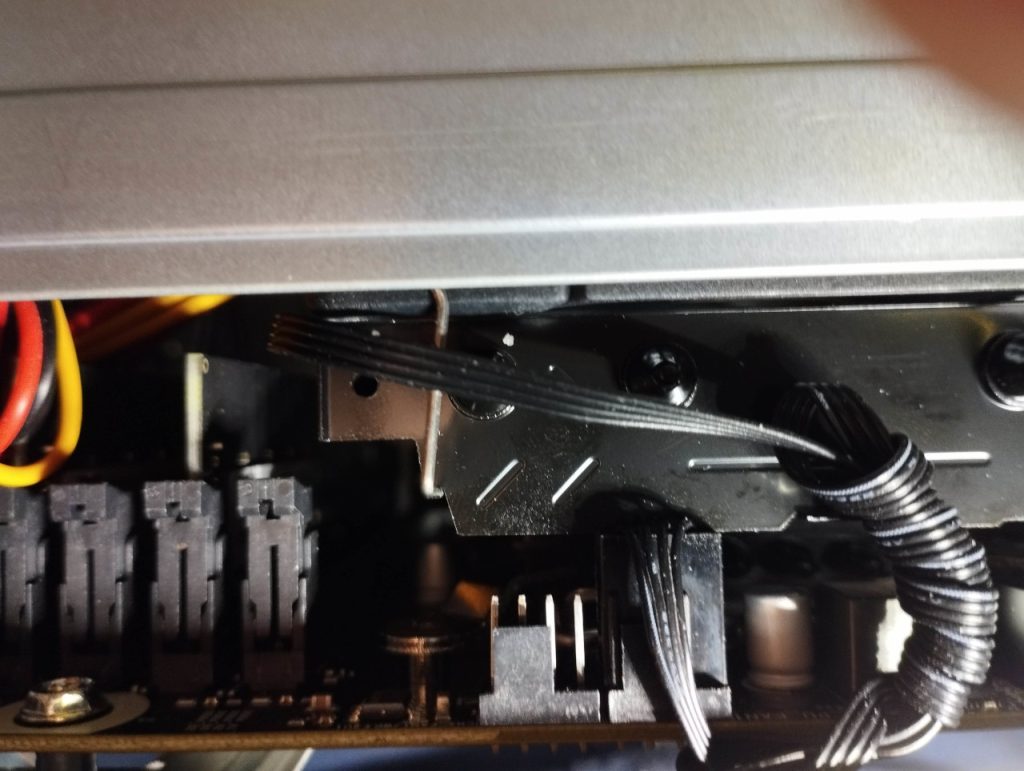

フィッティングは結構厳しく、CPUファンの電源コネクタに干渉しました。
とりあえず、電源コネクタを挿すことは出来ましたので、クーラーのヒートシンク部分をを少し持ち上げてギリギリのクリアランスを確保しました。
CPUクーラーに使われているファンのサイズは92×92×15mmで風量44.3CFMとのことですので、ファン交換することも出来そうです。
コメント
最近deskmeetB660を購入したものです
“deskmeet IS-40X-V2″でググってこちらのブログを拝見しております
ttps://pc.watch.impress.co.jp/docs/column/nishikawa/1430814.html
他サイトからの引用で申し訳ないのすが、上記サイトだとPCIe側にヒートパイプが来るようにクーラーを設置していますが
八四さんはどちらにヒートパイプが来るように取り付けたのでしょうか？
自分の勉強不足でクーラーの設置向きが一様に決まるようでしたら申し訳ございません
確認したところ、PCIe側にヒートパイプが来る向きに設置されていました。これが正解なのかは不明ですが…
わざわざご返信ありがとうございました。
Deskmeetのファンを入れ替える際の参考にさせていただきます。
