C#のGraphicsPathをPenのDotStyleプロパティで破線を指定して描く。

PenのDotStyleプロパティの変更で図形がどのように変化するか確認します。

実行環境構築
プロジェクトの作成
ソースプログラム
ビルド
実行

実行環境構築

Window10標準のcsc.exeとテキストエディタを使ってC#を学習しています。テキストエディタはVisual Studio Code(以下VSCode)を使っているのですが、VSCodeでC#をデバッグ出来るらしいのです。色々調べて試...

プロジェクトの作成

mkdir プロジェクト名
cd プロジェクト名
dotnet new winforms

ソースプログラム

namespace DotStyleTest;

using System.Drawing.Drawing2D;

public partial class Form1 : Form
{
    public Form1()
    {
        InitializeComponent();

        // フォント
        Font font1 = new ("Arial", 36);

        // ペンを生成
        Pen pen1 = new (Brushes.Black, 4.0f);
        Dictionary<int, string> styles = new()
        {
            {0, "Solid"}, // 実線

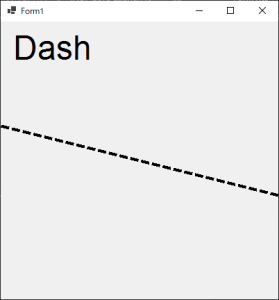

            {1, "Dash"}, // ダッシュ

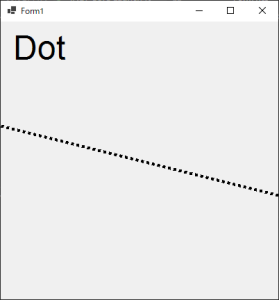

            {2, "Dot"}, // ドット

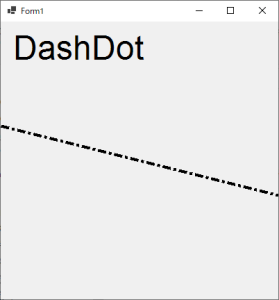

            {3, "DashDot"}, // ダッシュドット

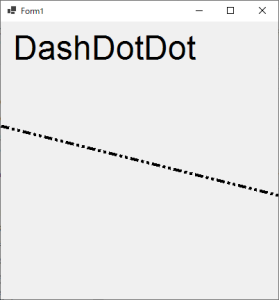

            {4, "DashDotDot"}, // ダッシュドットドット

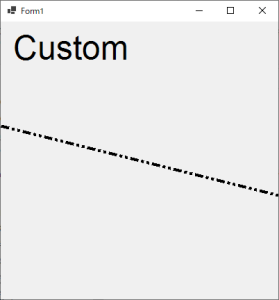

            {5, "Custom"}, // ユーザー定義
        };
        // 初期値を実線にセット
        pen1.DashStyle = DashStyle.Solid;

        // グラフィックパスを生成
        GraphicsPath path1 = new();
        // 直線を追加
        path1.AddLine(0, 150, 400, 250);

        // ピクチャボックス生成及び登録
        var picbox = new PictureBox
        {
            Image = new Bitmap(400, 400),
            Location = new Point(0, 0),
            Size = new Size(400, 400),
        };
        ClientSize = new Size(400, 400);
        this.Controls.Add(picbox);

        // ピクチャボックスペイントイベント
        picbox.Paint += (s, e) =>
        {
            // クリア
            e.Graphics.Clear(picbox.BackColor);
            // 文字を描画
            int i = (int)pen1.DashStyle;
            e.Graphics.DrawString(styles[i], font1, Brushes.Black, 10, 10);
            // パスを描画
            e.Graphics.DrawPath(pen1, path1);
        };

        // マウスクリックイベント
        picbox.MouseClick += (s, e) =>
        {
            // DashStyleの変更
            int i = (int)pen1.DashStyle;
            i++;
            if (i >= styles.Count)
            {
                i = 0;
            }
            pen1.DashStyle = (DashStyle)i;

            // ピクチャボックス再描画
            picbox.Invalidate();
        };
    }
}
