PNG画像をウィンドウにドロップすると、画像がそのまま表示されます。
シンプルなビューアのように見えますが、このツールの本質はそこではありません。
画像上をクリックすると、クリックした座標のピクセル情報を取得し、数値として確認することができます。
表示される情報は以下の通りです。
- クリック位置の座標（x, y）
- そのピクセルの輝度値（グレースケール）
- 左右8ピクセル分の値
- クリック位置を基準とした差分（前後差）

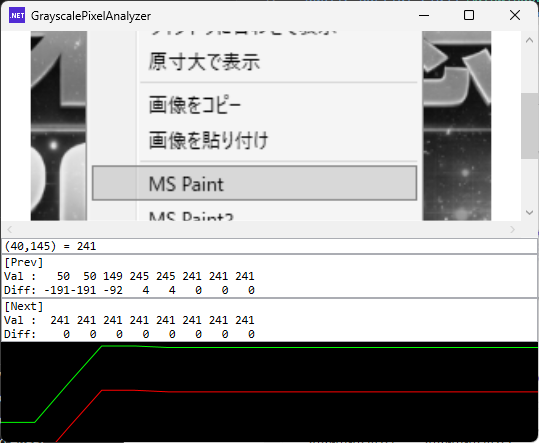

例えば、次のような情報が表示されます。
(120,50) = 127
[Prev]
Val :
120 122 125 126 127 127 126 125
Diff:
-7 -5 -2 -1 0 0 -1 -2
[Next]
Val :
127 128 130 200 200 130 128 127
Diff:
0 1 3 73 73 3 1 0このように、単なるピクセル値だけでなく「周辺との変化」を見ることができます。
このツールで分かること
数値と差分を観察することで、画像の構造が見えてきます。
なだらかな変化 → グラデーション
大きな差分 → エッジ（輪郭）
一定のパターン → トーン（網点）
特に差分を見ることで、「どこで変化が起きているのか」が直感的に把握できます。
なぜグレースケールなのか
今回はグレースケール画像に変換して扱っています。
カラーのままだとRGB3チャンネル分の情報があり、解析が分かりにくくなるためです。
グレースケールにすることで、1ピクセル = 1値となり、変化の傾向がシンプルに見えるようになります。
ソースファイル
MainWindow.xaml
<Window x:Class="GrayscalePixelAnalyzer.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
xmlns:local="clr-namespace:GrayscalePixelAnalyzer"
xmlns:h="clr-namespace:Maywork.WPF.Helpers"
mc:Ignorable="d"
Title="GrayscalePixelAnalyzer" Height="450" Width="800">
<Grid
x:Name="DropBase"
h:FileDropHelper.Enable="True">
<Grid.RowDefinitions>
<RowDefinition Height="*" />
<RowDefinition Height="Auto" />
</Grid.RowDefinitions>
<TextBlock
Grid.Row="0"
FontSize="16"
Text="ここにファイルをドロップ"
HorizontalAlignment="Center"
VerticalAlignment="Center"/>
<ScrollViewer
Grid.Row="0"
h:ImageScaleHelper.Enable="True">
<Canvas>
<Image
x:Name="Image1"
MouseLeftButtonDown="OnClick"/>
</Canvas>
</ScrollViewer>
<!-- 解析表示 -->
<StackPanel Grid.Row="1">
<TextBox x:Name="CurrentBox" FontFamily="Consolas"/>
<TextBox x:Name="PrevBox" FontFamily="Consolas"/>
<TextBox x:Name="NextBox" FontFamily="Consolas"/>
<Canvas x:Name="GraphCanvas" Height="100" Background="Black"/>
</StackPanel>
</Grid>
</Window>
MainWindow.xaml.cs
using System.Windows;
using System.Windows.Input;
using Maywork.WPF.Helpers;
using ImageBuffer = Maywork.WPF.Helpers.ImageBufferHelper.ImageBuffer;
using System.Text;
using System.Windows.Shapes;
using System.Windows.Media;
namespace GrayscalePixelAnalyzer;
public partial class MainWindow : Window
{
ICommand DropCommand;
ImageBuffer _img;
public MainWindow()
{
InitializeComponent();
_img = ImageBufferHelper.Create(1, 1, 1);
DropCommand = new RelayCommand<string[]>(
files => DropFile(files));
FileDropHelper.SetDropCommand(DropBase, DropCommand);
}
// ファイルドロップ
void DropFile(string[] files)
{
var file = files.Where(
x => System.IO.Path.GetExtension(x)
.Equals(".png", StringComparison.CurrentCultureIgnoreCase))
.FirstOrDefault();
if (file is null) return;
var buff = SimplePngDecoder.Load(file)
.ToGray();
_img = buff;
Image1.Source = buff.ToBitmapSource();
}
// クリック処理
private void OnClick(object sender, MouseButtonEventArgs e)
{
var pos = e.GetPosition(Image1);
int x = (int)(pos.X * _img.Width / Image1.ActualWidth);
int y = (int)(pos.Y * _img.Height / Image1.ActualHeight);
if (x < 0 || y < 0 || x >= _img.Width || y >= _img.Height)
return;
DumpAround(x, y);
DrawGraph(x, y);
DrawDiffGraph(x, y);
}
// ダンプ処理
private void DumpAround(int x, int y)
{
int w = _img.Width;
byte center = _img.GetPixelSpan(x, y)[0];
// =========================
// Current
// =========================
CurrentBox.Text = $"({x},{y}) = {center}";
// =========================
// Prev（左）
// =========================
var prevVal = new StringBuilder();
var prevDiff = new StringBuilder();
for (int i = 8; i >= 1; i--)
{
int px = x - i;
if (px < 0)
{
prevVal.Append(" ----");
prevDiff.Append(" ----");
continue;
}
byte v = _img.GetPixelSpan(px, y)[0];
int d = v - center;
prevVal.Append($"{v,4}");
prevDiff.Append($"{d,4}");
}
PrevBox.Text = $"[Prev]\nVal : {prevVal}\nDiff: {prevDiff}";
// =========================
// Next（右）
// =========================
var nextVal = new StringBuilder();
var nextDiff = new StringBuilder();
for (int i = 1; i <= 8; i++)
{
int px = x + i;
if (px >= w)
{
nextVal.Append(" ----");
nextDiff.Append(" ----");
continue;
}
byte v = _img.GetPixelSpan(px, y)[0];
int d = v - center;
nextVal.Append($"{v,4}");
nextDiff.Append($"{d,4}");
}
NextBox.Text = $"[Next]\nVal : {nextVal}\nDiff: {nextDiff}";
}
private void DrawGraph(int x, int y)
{
GraphCanvas.Children.Clear();
int w = _img.Width;
var p = _img.Pixels;
int baseIndex = y * w;
double scaleX = GraphCanvas.ActualWidth / 16.0;
double scaleY = GraphCanvas.ActualHeight / 255.0;
var line = new Polyline
{
Stroke = Brushes.Lime,
StrokeThickness = 1
};
// 前後8ピクセル
for (int i = -8; i <= 8; i++)
{
int px = x + i;
if (px < 0 || px >= w) continue;
byte v = p[baseIndex + px];
double gx = (i + 8) * scaleX;
double gy = GraphCanvas.ActualHeight - v * scaleY;
line.Points.Add(new Point(gx, gy));
}
GraphCanvas.Children.Add(line);
}
private void DrawDiffGraph(int x, int y)
{
//GraphCanvas.Children.Clear();
int w = _img.Width;
var p = _img.Pixels;
int baseIndex = y * w;
double scaleX = GraphCanvas.ActualWidth / 16.0;
double scaleY = GraphCanvas.ActualHeight / 255.0;
byte center = p[baseIndex + x];
var line = new Polyline
{
Stroke = Brushes.Red,
StrokeThickness = 1
};
for (int i = -8; i <= 8; i++)
{
int px = x + i;
if (px < 0 || px >= w) continue;
int diff = p[baseIndex + px] - center;
// -128〜+128 → 0〜255に変換
int v = diff + 128;
double gx = (i + 8) * scaleX;
double gy = GraphCanvas.ActualHeight - v * scaleY;
line.Points.Add(new Point(gx, gy));
}
GraphCanvas.Children.Add(line);
}
}
