WPFのXAMLでメニューとステータスバー付き2ペインのレイアウト

コンピュータ

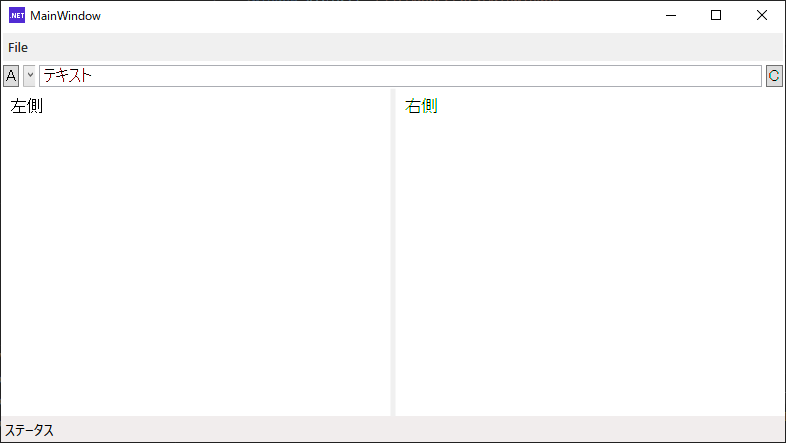

パスやURLの入力を想定したテキストボックスを作るのに苦労しました。
ウィンドウのサイズ変更に応じてテキストボックスの幅が変更されるようになっています。

<Window x:Class="FileManager02.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:FileManager02"
        mc:Ignorable="d"
        FontFamily="MS UI GOTHIC"
        FontSize="12"
        Title="MainWindow" Height="450" Width="800">
    <Window.Resources>
        <Style x:Key="TextBoxStyle" TargetType="TextBox">
            <Setter Property="Margin" Value="2"/>
            <Setter Property="Padding" Value="2"/>
            <Setter Property="FontSize" Value="12pt"/>
        </Style>
        <Style x:Key="LabelStyle" TargetType="Label">
            <Setter Property="Margin" Value="2"/>
            <Setter Property="Padding" Value="2"/>
            <Setter Property="FontSize" Value="12pt"/>
        </Style>
        <Style x:Key="ButtonStyle" TargetType="Button">
            <Setter Property="Margin" Value="2"/>
            <Setter Property="Padding" Value="2"/>
            <Setter Property="FontSize" Value="12pt"/>
        </Style>
        <Style x:Key="MenuItemStyle" TargetType="MenuItem">
            <Setter Property="Margin" Value="2"/>
            <Setter Property="Padding" Value="2"/>
            <Setter Property="FontSize" Value="10pt"/>
        </Style>
        <Style x:Key="StatusBarItemStyle" TargetType="StatusBarItem">
            <Setter Property="Margin" Value="2"/>
            <Setter Property="Padding" Value="2"/>
            <Setter Property="FontSize" Value="10pt"/>
        </Style>
    </Window.Resources>
    <Grid>
        <DockPanel>
            <StackPanel
                DockPanel.Dock="Top">
                <Menu
                    FontSize = "12"
                    Margin = "2"
                    >
                    <MenuItem
                        Style="{StaticResource MenuItemStyle}"
                        Header="File">
                        <MenuItem
                            Style="{StaticResource MenuItemStyle}"
                            Header="Close" />
                    </MenuItem>
                </Menu>
                <DockPanel>
                    <StackPanel
                        Orientation="Horizontal"
                        DockPanel.Dock="Left">
                        <Button
                            Style="{StaticResource ButtonStyle}"
                            Content="A" />
                        <ComboBox
                            Margin = "2"
                            Width = "12">
                            <ComboBoxItem>00000000000001</ComboBoxItem>
                            <ComboBoxItem>00000000000002</ComboBoxItem>
                            <ComboBoxItem>00000000000003</ComboBoxItem>
                        </ComboBox>
                    </StackPanel>
                    <StackPanel
                        Orientation="Horizontal"
                        DockPanel.Dock="Right">
                        <Button
                            Style="{StaticResource ButtonStyle}"
                            Content="C" />
                    </StackPanel>
                    <TextBox
                        Style="{StaticResource TextBoxStyle}"
                        Text="テキスト" />
                </DockPanel>
            </StackPanel>
            <StatusBar
                DockPanel.Dock="Bottom">
                <StatusBarItem
                    Style="{StaticResource StatusBarItemStyle}"
                    Content="ステータス" />
            </StatusBar>
            <Grid>
                <Grid.ColumnDefinitions>
                    <ColumnDefinition Width="*" />
                    <ColumnDefinition Width="5" />
                    <ColumnDefinition Width="*" />
                </Grid.ColumnDefinitions>
                <StackPanel
                    Margin="6"
                    Grid.Column="0">
                    <Label
                        Style="{StaticResource LabelStyle}"
                        >左側</Label>
                </StackPanel>
                <GridSplitter
                    Grid.Column="1"
                    HorizontalAlignment="Stretch" />
                <WrapPanel
                    Margin="6"
                    Grid.Column="2">
                    <Label
                        Style="{StaticResource LabelStyle}"
                        >右側</Label>
                </WrapPanel>
            </Grid>
        </DockPanel>
    </Grid>
</Window>

StackPanelは配置すると親要素のクライアント領域一杯に広がり親要素のサイズ変更と連動します。
StackPanelの子要素は垂直(又は水平)方向にスタックされ、幅(又は高さ)はStackPanelのサイズと連動します。

DockPanelは子要素に左右上下に張り付き、最後の要素は空いている領域一杯に広がり、こちらも親要素のサイズ変更に連動します。

今回のテキストボックスはまずStackPanelにDockPanelを子要素として配置します。
次にDockPanelの左と右にボタン(とコンボボックス)を配置し、最後の要素としてテキストボックスを配置します。

StackPanelはWindowのサイズ変更連動、DockPanelはStackPanelのサイズ変更連動し、最終的にテキストボックスにサイズ変更が連動することに成ります。
