SVG形式の画像ファイルからXAML上のボタンにアイコンを張り付ける。

SVGファイル内のpathの文字列をXAMLのPathに張り付けてアイコンを表示させる話です。
XAMLもSVGも同じXMLなのでPathの記述も同じなのでは？と思い試してみました。

SVG形式のアイコンをGoogleIconsからいただきます。

Material Symbols and Icons - Google Fonts

Material Symbols are our newest icons consolidating over 2,500 glyphs in a single font file with a wide range of design ...

svgは以下のような感じ

<svg xmlns="http://www.w3.org/2000/svg" height="24px" viewBox="0 -960 960 960" width="24px" fill="#5f6368"><path d="こちらの内容をXAMLのPathへ貼り付け"/></svg>

xamlは以下のような感じ

<Window x:Class="SVGIconSample01.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:SVGIconSample01"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Grid>
        <Button HorizontalAlignment="Center" VerticalAlignment="Center" Width="256" Height="256" >
                <Path Stroke="DarkGray" Fill="Black" StrokeThickness="1" Stretch="Fill">
                    <Path.Data>
                        <PathGeometry Figures="こちらにSVGファイルのPathデータを貼り付け"/>
                    </Path.Data>
                </Path>
        </Button>
    </Grid>
</Window>

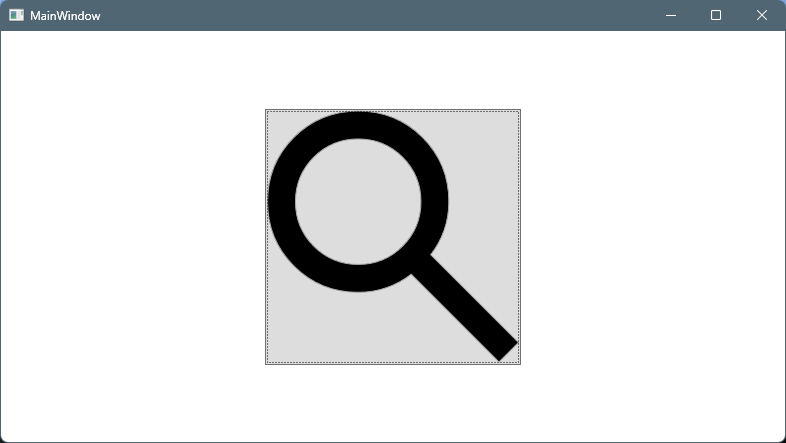

SVGファイルを開きPathのデータをXAMLのPathにコーピーアンドペーストすると、データを変換することなくボタンに画像が表示されました。
