NEC Mateにロープロファイル1スロットのMSI GT1030を増設した話【MK27ME-D|SandyBridgeおじさん】

NEC Mate MK27ME-Dに物理的・電源的に搭載できるグラフィックボードを見繕ったところMSIのGT1030が見つかりました。

グラフィックボードの情報

価格:10702円(2019/03/28 amazon.co.jp調べ)

型番: MSI GeForce GT 1030 2G LP OC
カードサイズ: 159mm x 69mm x 19mm
消費電力: 30W
インターフェイス: PCI-Express3.0x16(x4接続)
HDMI: HDMI2.0 3840×2160@60Hz
DisplayPort: DisplayPort1.4 7680×4320@60Hz
補助電源コネクタ: 無し
最大同時画面出力: 2
DirectX対応バージョン: 12

PCI-Express周り

物理的にこれだけしかスペースがありません。

見事に収まります。

これでストレージ、メモリ、グラフィックボードを交換しました。
性能に関わる更新はひとまずこれで完了としますのでベンチマークを取り直してみたいと思います。

構成

マザーボード: MS-7480(intel Q67 LGA1155)
CPU: Core i5-2500S(SandyBridge 2.7GHz-3.7GHz 4Core4Thread)
メモリ: PC3-12800 240pin 4GByte x 2枚
ストレージ: CURUCIAL SSD BX500 240G
グラフィックボード: MSI GeForce GT1030 LP 2G OC
ケース: NEC純正ケース
電源: DPS-250AB-75 A 250W
OS: Windows 7 Pro(64bit)

消費電力

()内は前回の値

電源OFF: 2W(2W)
アイドル: 23W(21W)
負荷状態(FFXV): 92W(83W)

OSの起動時間(Windows 7)

22秒(45秒)

ベンチマークテスト

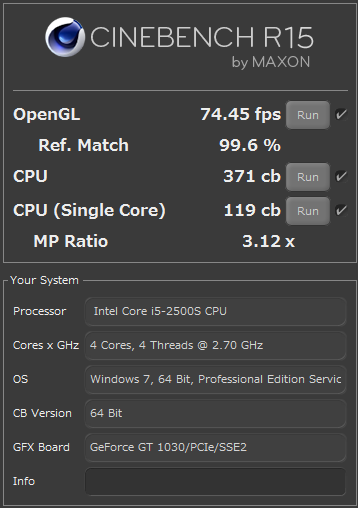

CHINEBENCH R15

OpenGL: 74.45fps(計測不能)
CPU: 371cb(385cb)
SingleCore: 119cb(124cb)

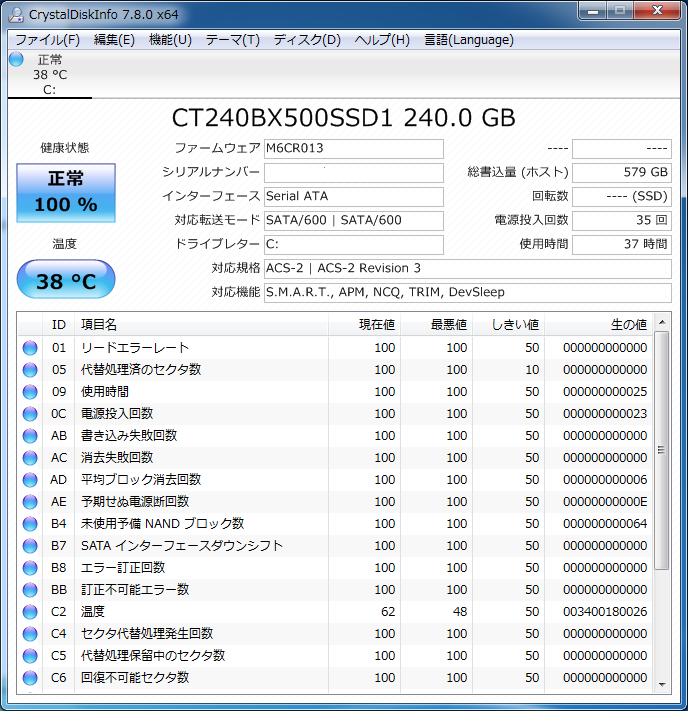

ストレージの情報

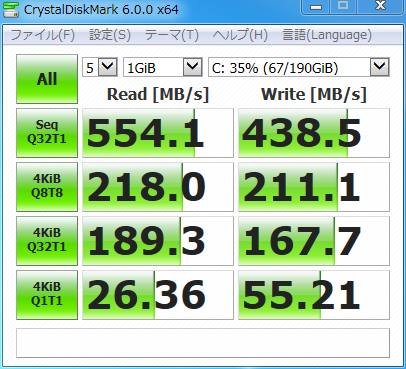

CrystalDiskMark

Read

SeqQ32T1: 554.1MB/s(121.9MB/s)
4KiBQ8T8: 218.0MB/s(0.693MB/s)
4KiBQ32T1: 189.3MB/s(0.687MB/s)
4KiBQ1T1: 26.36MB/s(0.551MB/s)

Write

SeqQ32T1: 438.5MB/s(124.1MB/s)
4KiBQ8T8: 211.1MB/s(1.220MB/s)
4KiBQ32T1: 167.7MB/s(0.937MB/s)
4KiBQ1T1: 55.21MB/s(0.949MB/s)

エクスペリエンスインデックス

プロセッサ: 7.4(7.4)
メモリ: 7.5(5.9)
グラフィックス: 7.2(5.2)
ゲーム用グラフィックス: 7.2(5.8)
プライマリハードディスク: 7.9(5.9)

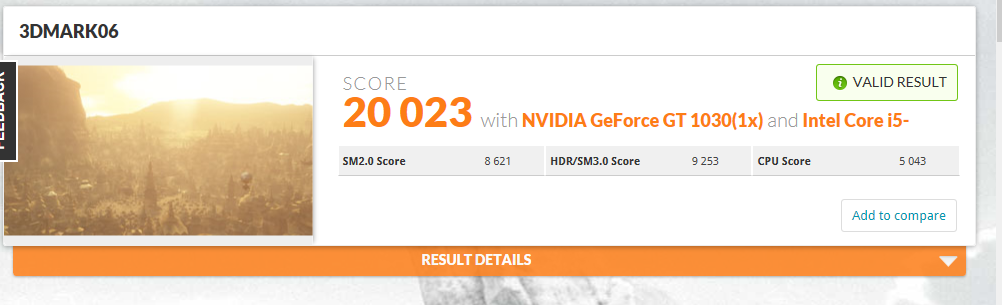

3DMark06

SCORE: 20023(3262)
SM2.0: 8621(1047)
HDR/SM3.0: 9253(1261)
CPU: 5043(5050)

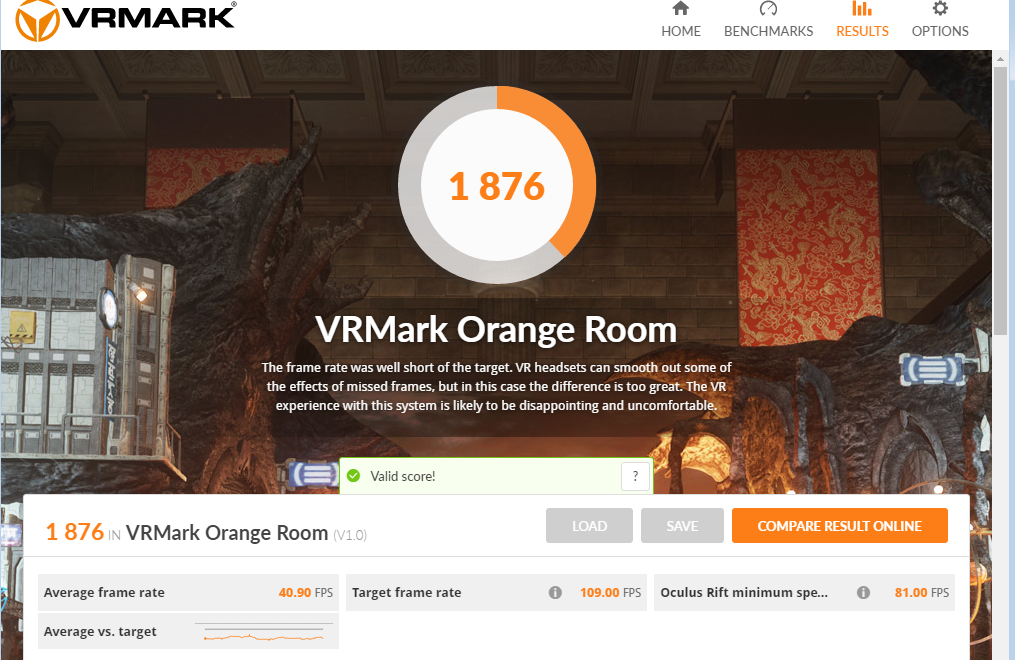

VRMark

1876

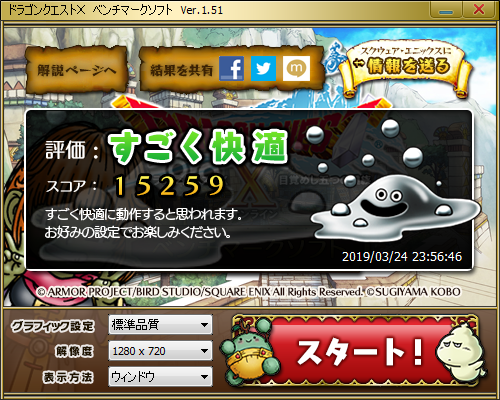

ドラゴンクエストX

グラフィック設定: 標準品質
解像度: 1280×720
表示方法: ウィンドウ
評価: すごく快適(重い)
スコア: 15259(1845)

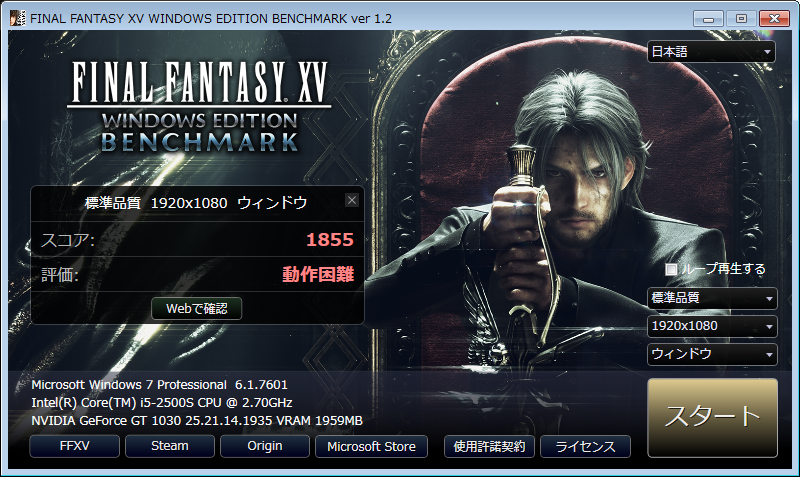

ファイナルファンタジーXV

グラフィック設定: 標準品質
解像度: 1920×1080
表示方法: ウィンドウ
評価: 動作困難(DirectX11初期化に失敗して起動できませんでした。)
スコア: 1855

PCMark10

2791(グラフィックボードのドライバーが未対応で起動しませんでした。)

総費用

NEC Mate MK27ME-D本体(中古): 8800円
CPUグリス: 少々
CR2032(バックアップ電池): 136円
CRUCIAL SSD BX500 240G: 3888円
DDR3 メモリ 4G x 2枚: 4944円
MSI GeForce GT1030 2G LP OC: 10702円
作業時間: 半日ぐらい
合計: 28470円

感想

8800円で購入したSandyBridgeのPCに+20000円ほど予算をかけてで現代化改修を施しました。
2019年現在でもそこそこ使えるPCになったのではと自負しております。

メーカー製のPCそれもNECの製品だけあって拡張作業のしやすい構造になっていました。ケースのカバーを始め多くの構成パーツがツールレスで脱着可能です。また狭く見える箇所でも成人男性の手が入るだけのスペースがきっちり確保してあるあり作業性は良好です。
また、専用設計ですので電源やSATAなどのケーブルは裏配線を実施しなくてもきれいにまとまっている点が自作PCには無い良い点だと思います。

正直グラフィックの性能はまだ弱いのでゲーム用途には向きませんが、ベンチマークすら起動しない内蔵GPUと比べれば圧倒的な性能向上だと思います。

また、今となっては役割を終えてしまった感のあるエクスペリエンスインデックスですがWindows7の最高スコアは7.9です。その最高スコアはMate製造当時(2012年)、湯水のようにお金をかけたハイエンドパーツを組んでもALL7.9は難しかったと記憶しています。2019年現在比較的安価なパーツによるバージョンアップでALL7.9には届きませんでしたが、全てのスコアが7.0を超えていますので、昔から考えいるとコストパフォーマンス的に夢のようなスペックのPCに成りました。

別なバージョンアッププランしてはCPUをCore i7-2700Kに換装しグラフィックボードをMSIのGT710を増設することも検討しましたが、Core i7-2700Kの中古価格が強気で断念しました。

私と同じようなことをされている方が多いのか、なかなか人気商品なようです。

搭載されているCore i5 2500Sは性能的に極端に劣るものではないので、最後のバージョンアップパーツとして残しておきたいと思います。

MSIのGT710はロープロファイル、１スロット、ファンレスの三拍子そろった今どきなかなかお目にかかれない一品です。性能は今どきの内蔵GPU同じか下なのであまり褒めるところはないですが、安くてDirectX12対応で補助電源なしなど装着するPCをあまり選ばない素晴らしい特徴があり、ぜひ保守パーツとして入手したいとおもいます。

Windows10のインストール

最後の作業としてWindows10をインストールしました。
過去のソフト資産がある場合Windows7のままという選択肢もありましたが、Windows7のサポート期間も来年頭までと１年を切っています。
手順は以前ThinkPad x230でインストールと同様にUSBメモリで最新のインストールメディアを作成しました。
プロダクトキーはケースの貼ってあったWindows7の物で通りました。

ThinkPad x230にWindows10をインストールしてみた。

ThinkPad x230購入時Windows7の32Bit版がインストールされていましたが、メモリを8GByteに増設したのでWindows10の64Bit版をインストールします。インストールメディアを作成します。今回Windows1...

BOOTメディアの優先順位の変更

まずBIOSでUSB関連(レガシー含む)を全て有効にします。
USBメモリはBIOS上でUSB-HDDとして認識されます。
USB-HDDの起動順位をHDD(SSD)より上位に変更します。
再起動するとUSBメモリから起動しWindows10のインストールが始まるはずです。
途中再起動がありますが本来HDD(SSD)から起動するところUSBメモリから起動してしまいます。
電源をいったん切りUSBメモリを抜いて電源を入れ直してください。
HDD(SSD)から起動しWindows10のインストールが再開されます。

ドライバ

GTX1030は付属のドライバーCDからドライバをインストールしました。
それ以外で自動でドライバーが当たらない不明なデバイスが１点ありました。
デバイスIDは比較的簡単にしらべられましたが該当のドライバ探しに難儀しました。

PCI Lookup

PCI Lookup is desinged to help you find the Vendor and Device descriptions you need to get drivers for you PC. If you ar...

最終的にNECのサイトで見つけました。
//search.casnavi.nec.co.jp/download/pc/module/sabun/windows10upgrade/win10_index2.htm

64ビット、タイプME、Intel社製MEIドライバ(AMT)をダウンロードインストールしたところドライバが当たりました。
個人的にあまりなじみが無いデバイスですが、どうやら企業などで複数のPCを遠隔保守する為の機能らしいです。いかにもビジネス用のPCらしい機能ですが個人で利用する機会はなさそうな機能ですのでデバイスを殺しても良かったかもしれません。
